Unitate de amestecare SUMX-BA
CARACTERISTICI
Unitățile SUMXk-BA oferă un control de înaltă calitate al procesului de încălzire. Încălzirea în încălzitor este controlată prin modificarea temperaturii agentului de transfer termic la un debit constant prin încălzitor.
Controlul de înaltă calitate permite o caracteristică de control care este cât mai aproape de liniar posibil și garantează stabilitatea procesului de control pe întreaga gamă de poziții ale supapei de control. Acest control are o rezistență sporită la înghețarea încălzitorului, deoarece există un flux constant de apă prin încălzitor.
Supapa de control este situată la intrarea agentului de transfer de căldură în încălzitor. Supapa amestecă fluidul de transfer termic de retur răcit cu fluidul de transfer termic de curgere care are o temperatură mai ridicată. Gradul de deschidere a supapei de reglare determină procentajul fluidelor de transfer de căldură de alimentare și de retur și, în consecință, se modifică temperatura fluidului de transfer de căldură care intră în încălzitor. În funcție de temperatura agentului termic, se modifică și puterea încălzitorului.
În poziția complet deschisă, supapa face să circule agentul de transfer termic prin circuitul "mare" (direcția de curgere A-AB), ceea ce duce la o putere termică maximă a unității. În poziția complet închisă, supapa circulă prin circuitul "mic" (direcția de curgere B-AV), ceea ce duce la o putere termică minimă a unității. În pozițiile intermediare, supapa asigură circulația în circuitul "mic" cu amestecarea agentului termic din rețea.
Dacă este necesar să se evite suprarăcirea circuitului primar, se recomandă instalarea unei linii de by-pass în circuitul primar.
În cazul în care rețeaua de încălzire interzice evacuarea în sistem a apei insuficient răcite, se utilizează o unitate de amestec de tip SU1.
Unitățile de amestecare SUMXk-L utilizează pompe de circulație centrifugale cu rotor umed.
Tensiunea de alimentare a acționării este de 24V DC sau AC, semnal de control 0-10.

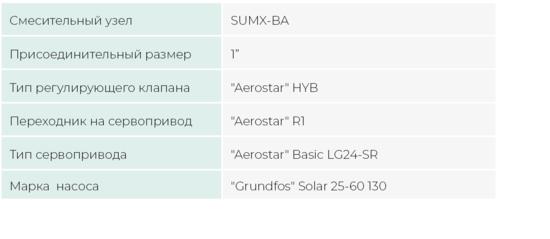

ECHIPAMENT STANDARD
Unitatea reglează continuu debitul fluidului de transfer termic care intră în schimbătorul de căldură și menține astfel temperatura stabilită a aerului de alimentare.

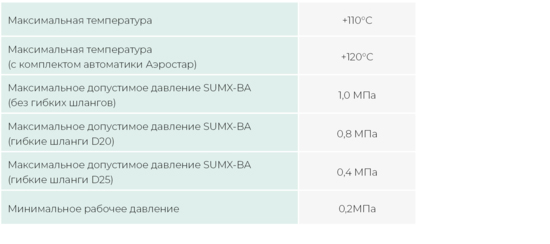

Parametrii fluidului de transfer termic la unitățile de amestecare:
Simboluri:
1 - supapă de închidere;
2 - filtru grosier;
3 - un tee;
4 - supapă cu trei căi;
5 - actuator supapă (0-10);
6 - pompă de circulație;
7 - furtunuri flexibile din oțel inoxidabil;
8 - supapă de echilibrare;
9 - supapă de reținere
SU1- tipul de unitate de amestecare - cu un singur circuit (circuitul schimbătorului de căldură este proiectat pentru sistemul de alimentare cu căldură)
SU2- tip de unitate de amestecare - dublu circuit (primul circuit al schimbătorului de căldură, al doilea circuit al cazanului)
Unitatea de amestecare pentru un încălzitor de apă este selectată în funcție de kVs:
Formula de calcul: kVs=V/√(0,01*∆p)
V - debitul lichidului de răcire prin schimbătorul de căldură m / h
Δp este pierderea de presiune a purtătorului de căldură, kPa
În acest caz, robinetul sau unitatea de amestecare trebuie să aibă cel mai apropiat kV inferior în raport cu cel calculat.
După selectarea kV-urilor, consultați caracteristicile pompei:
