Amortizoare SRC

CARACTERISTICI

Parametrii aerodinamici ai amortizoarelor de aer SRC

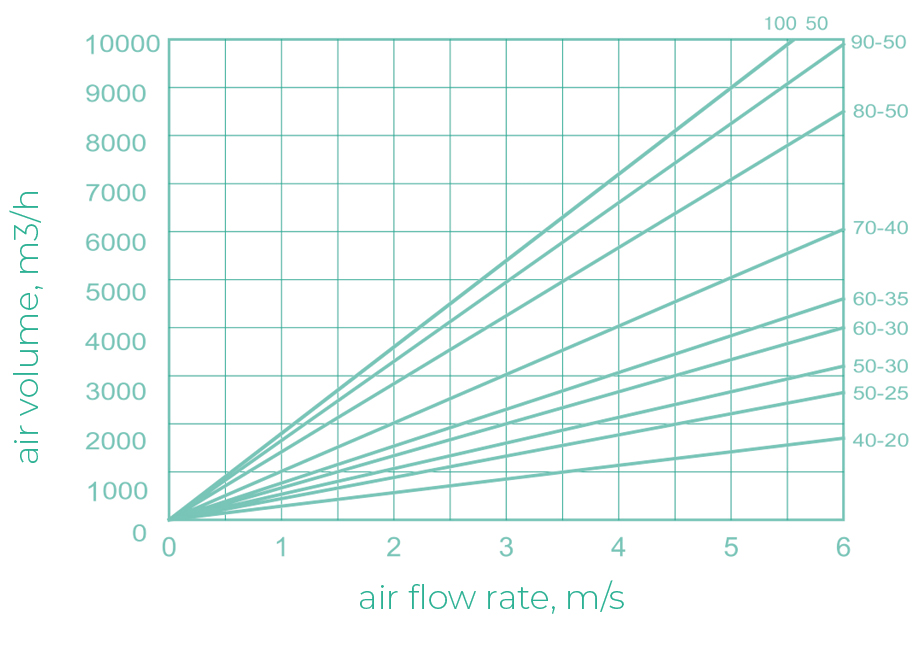

Caracteristicile aerodinamice, și anume pierderea de presiune în funcție de debitul de aer pentru diferite unghiuri ale lamei supapei de aer, sunt prezentate mai jos. Dependența debitului de aer de debitul de aer pentru supapele de aer de tip SRC este, de asemenea, prezentată mai jos.

Proiectare SRC

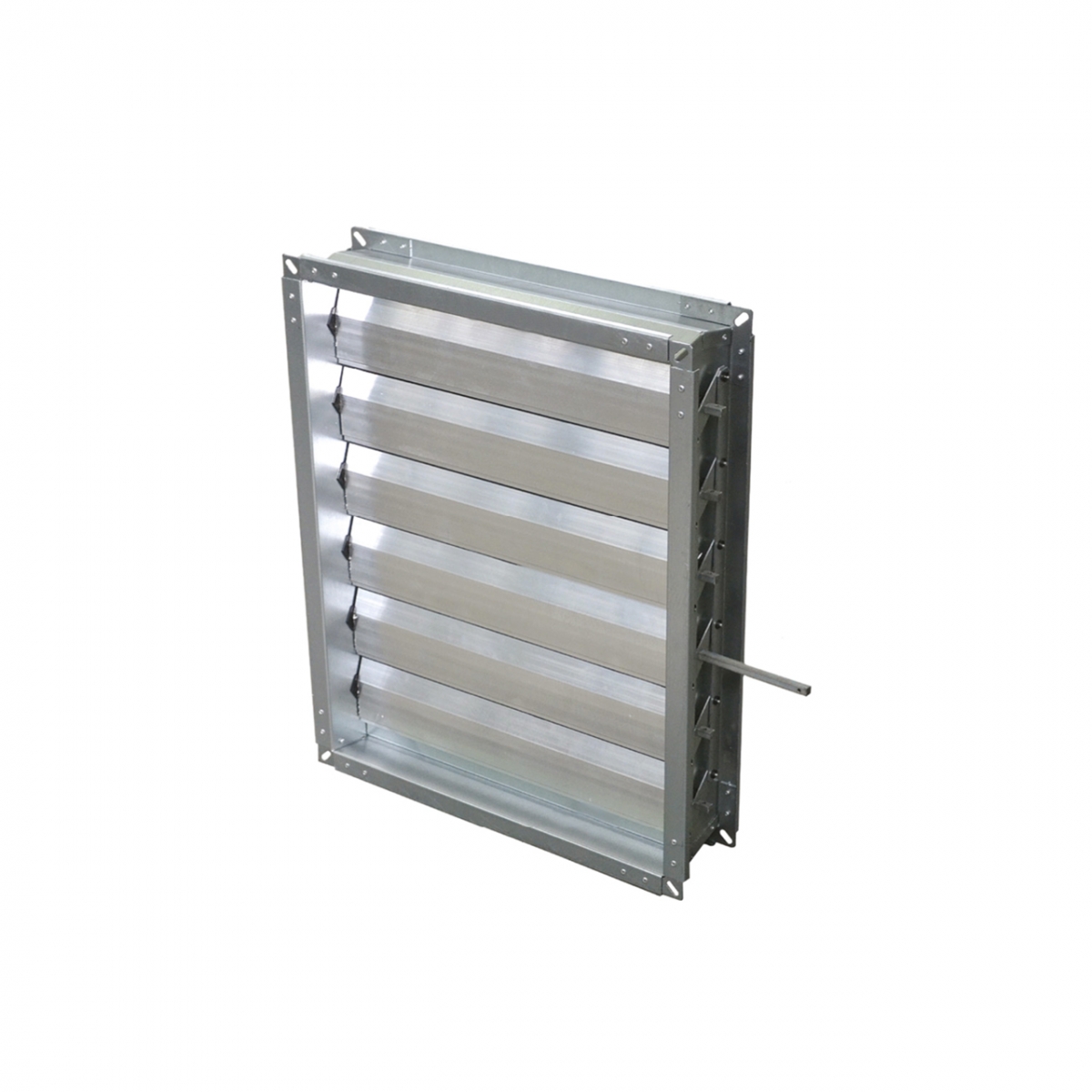

În mod standard, corpul amortizorului și flanșele sunt realizate din tablă de oțel galvanizat. Plăcile glisante sunt realizate din profile de aluminiu. Plăcile glisante sunt rotite prin intermediul lanțurilor de distribuție. Etanșeitatea amortizorului se realizează prin intermediul unei garnituri de cauciuc, care este instalată pe fiecare placă rotativă.
Secțiunea transversală a tijei de acționare este un pătrat cu o latură de 10 mm.
